仪器信息

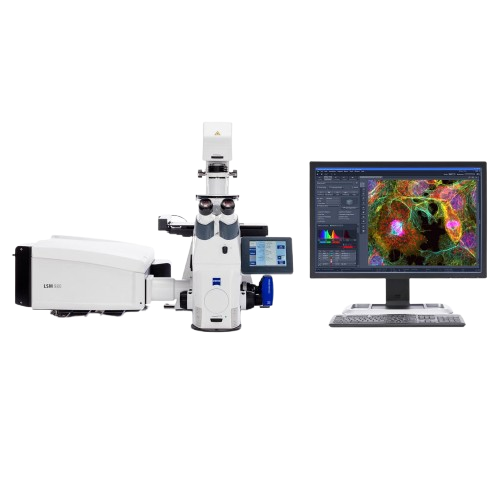

名称：激光共聚焦显微镜

型号：Zeiss LSM980 Airyscan2

生产厂家：Zeiss

产地：德国

购置日期：2024年

仪器介绍

Zeiss LSM980 Airyscan2是点扫描激光共聚焦显微镜，以激光为光源，通过对样品表面的逐点扫描，样品被激发之后的发射光通过针孔，到达检测器，从而屏蔽了样品非焦平面信号产生的背景，实现高分辨率成像。

主要技术参数

显微镜：ZEISS Axio Observer 7 全电动倒置荧光显微镜

激光器：
405 nm激光器：额定功率30 mW；
488 nm激光器：额定功率30 mW；
561 nm激光器：额定功率25 mW；
639 nm激光器：额定功率25 mW。

物镜：
10×干镜，数值孔径0.45, 工作距离2.0 mm
20×干镜，数值孔径0.8, 工作距离0.55 mm
25×多介质物镜，数值孔径0.8，工作距离0.54 mm，可以适应介质水、甘油、硅油
40×多介质物镜，数值孔径1.2，工作距离0.41 mm, 可以适应介质水、甘油、硅油
63×油镜，数值孔径1.40，工作距离0.19 mm

扫描单元及检测器：1个光谱型GaAsP超高灵敏度检测器，2个光谱型PMT检测器。1个可用于明场和DIC的透射光检测通道。Airyscan2配备32阵列检测器，实现高速超分辨成像；
扫描光学变倍：0.6x—40x；扫描分辨率：8192x8192；扫描速度：13幅/秒（512x512像素，16位）；425幅/秒（512x16像素，16位）；线扫描速度6830线/秒（512x1像素，16位）。

超高分辨率部分：
配备Airyscan2超分辨成像系统，通过改变32阵列检测器检测方法，超分辨模式下SR、4Y的成像模式，实现快速超分辨成像。共聚焦模式：X/Y分辨率：240/240，成像速度：13fps；超分辨SR模式：X/Y分辨率：90/90，成像速度：4.7fps；超分辨SR-4Y模式：X/Y分辨率：140/140，成像速度：25fps；
超高分辨率检测器：磷砷化镓光电二极管元件数32个，可同时检测成像点4个。
超高分辨率成像同时满足：针孔1.25AU，4.7幅/秒（512*512像素，16位），XY方向120 nm，Z方向350 nm。
超高分辨率快速模式成像可满足：25幅/秒（512*512像素，16位），XY方向140 nm，Z方向450 nm，每像素点成像时间500纳秒。

活细胞培养装置，可控制温度和CO2浓度，自混气范围5-20%，样品可控温度范围30-40度，兼容35 mm培养皿腔室玻片，多孔板，同时配备大型温控箱, 搭配Definite Focus自动锁焦系统，实现活细胞样品长时程稳定观察。常规载玻片样品夹、35 mm/60 mm Dish样品夹、4/8-multi-well-chamber样品夹、96孔板样品夹。

图像处理软件：Zeiss Zen Blue 图像处理软件，支持图像反卷积、降噪、图像矫正、图像多维拆分与融合等预处理功能；支持多维结构渲染、数据测量、定位、时间序列等多维定性和定量图像处理功能；光谱扫描及拆分功能,共定位分析功能，FRAP、FRET及分子动力学（Dynamic Profiler）模块。

功能/主要应用

可用于观测固定细胞，活细胞，组织的深层结构，得到二维及三维结构，利用时间序列得到动态图像，利用拼图成像得到大视野整体结构，获取的图像可进行量化分析，从而实现对样品的定性、定量、定时和定位研究。支持进行FRAP、FRET实验。Dynamics Profiler分子动力学分析，可测量活体样品中荧光蛋白的分子浓度、非对称扩散和流动动态。
