仪器信息

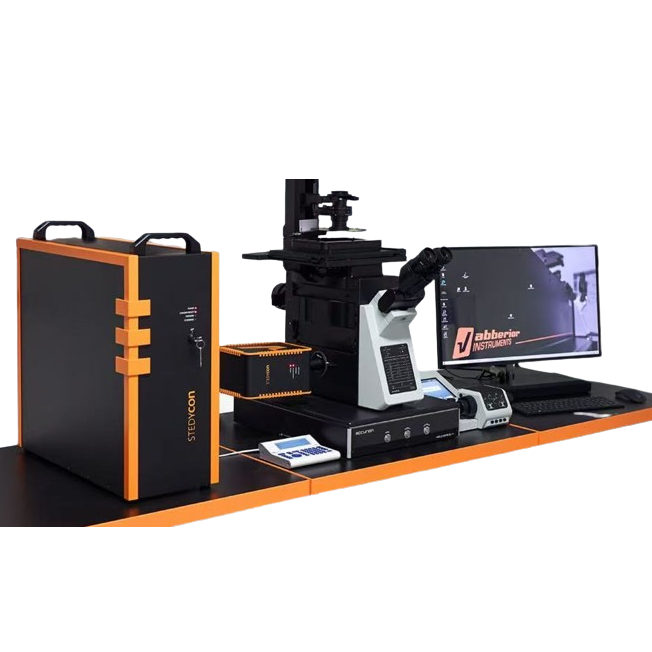

名称：超高分辨率显微镜

型号：STEDYCON

生产厂家：Abberior

产地：德国

购置日期：2024年

仪器介绍

STEDYCOY是基于STED成像原理的超高分辨率显微镜，可实现四通道共聚焦功能（405 nm，488 nm，561 nm，640 nm）和三通道STED（488 nm，561 nm，640nm）超分辨显微成像。

主要技术参数

显微镜：奥林巴斯 IX83全电动倒置显微镜

激光器：
405 nm激光，功率10 mW
488 nm 40 MHz脉冲激光，功率300 uW
561 nm 40 MHz脉冲激光，功率60 uW
640 nm 40 MHz脉冲激光，功率600 uW
STED激光，775 nm脉冲激光，功率1 W，重复频率40 MHz；

物镜：
10X干镜，数值孔径NA 0.40，工作距离3.1 mm
20X干镜，数值孔径NA 0.80，工作距离0.6 mm
40X干镜，数值孔径NA 0.95, 工作距离0.18 mm
100X油镜，数值孔径NA 1.45，工作距离0.13 mm

STED成像和扫描系统：4个单光子计数高QE门控APD；
扫描分辨率12000x12000；
视野数：90 μm x 80 μm @100x 物镜；
最大扫描速度：1.1 帧/s @ 512x512 像素；最高线扫频率：800 Hz；
同步像素点扫描，线切换扫描和全幅切换扫描；

图像处理软件：惠更斯反卷积分析软件

功能/主要应用

超分辨STEDYCON能够呈现约40 nm分辨率，可成像如细胞骨架约60-80 nm、核仁约50-200 nm、核孔复合物直径约120 nm（复合物蛋白间距约60 nm）、联会复合体间距约80-150 nm、外泌体约100 nm、线粒体内脊间距约60-150 nm、中心粒直径约200 nm（中心粒蛋白间距约80 nm）、纤毛直径约200 nm等。
